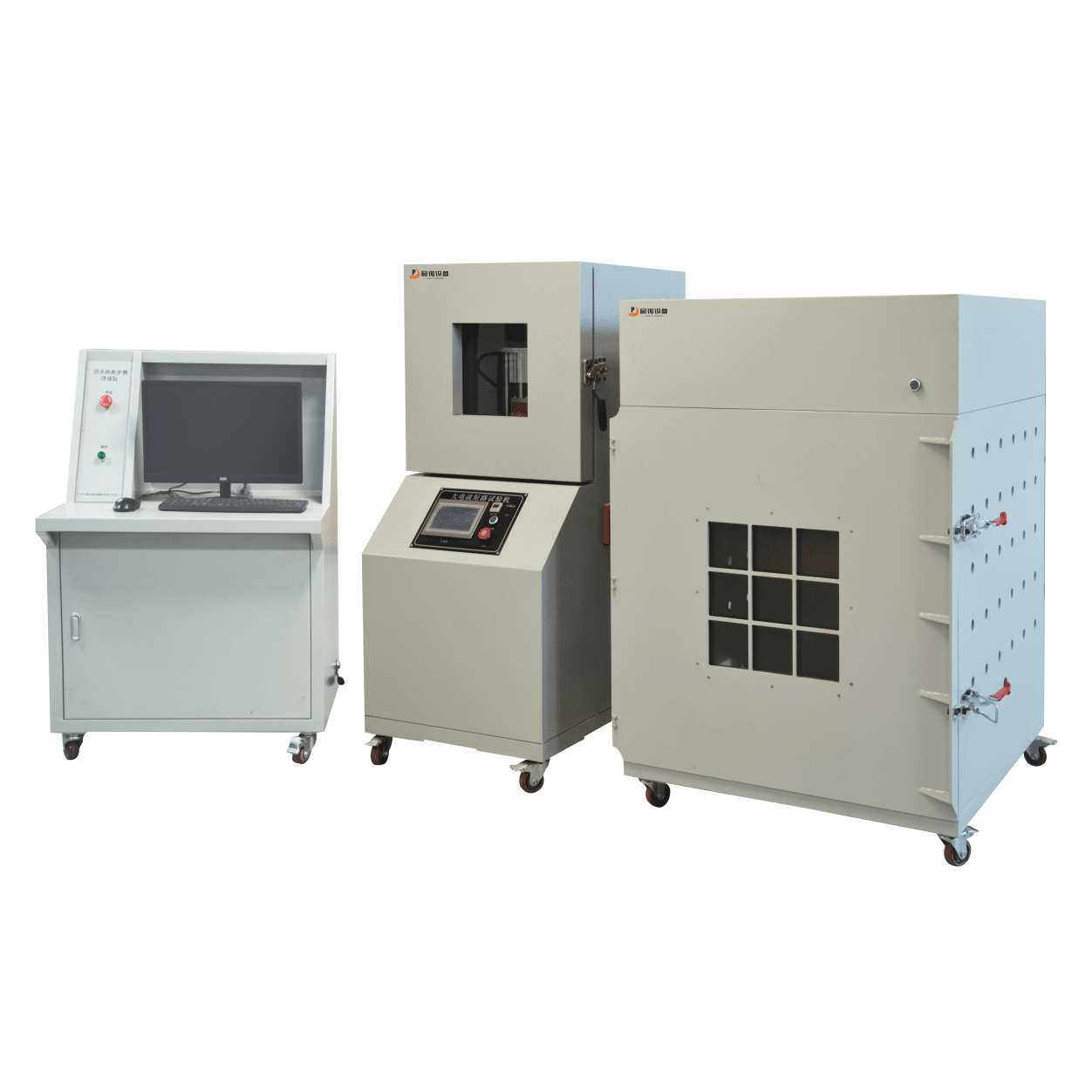

大電流短路試驗機

★ 應用領域：

    大電流路試驗機主要應用于儲能、動力電芯或模組的短路安全試驗，測試電池在生活中的各種場景發生短路的情況下的安全性；從而分析安全問題并在研發測試階段對電池不安全因素改善。

一、技術性能

產品名稱

大電流短路試驗機

產品型號

PN-DL-10000

最大持續短路電流

10000A

最大瞬間短路電流

12000A

雙控系統

現場 PLC 觸摸屏控制+遠程電腦控制≥10m

短路方式

氣動+真空滅弧

真空滅弧內箱

W480mm X D490mm X H480mm

真空范圍

10～101Kpa(可調）   接觸器

響應時間

≤1ms

氣動雙保險接觸器

2 個接觸器串聯同時接觸使用,防止其中 1 個燒結打不開

短路裝置回路內阻

＜5mΩ

使用壽命

＞15000 次

紫銅導線

(1)最大負載電流：12000A

(2)長度：2 米

測試電池

滿足模組和電池包的試驗需求

獨立數據采集系統

(1)電流采集：1 通道

電流采集范圍：0~10000A

電流采集精度：0.1%FS

電流采集頻率：10kHz( 100μs/次)

(2)電壓采集：1 通道

電壓采集范圍: DC 0～1000V

電壓采集精度:100Hz (10ms/次)

(3) 溫度采集：8 通道

溫度采集范圍：-100℃～1200℃

溫度采集精度：±1℃

采集頻率:100Hz (10ms/次)

防爆箱

內箱尺寸:W1000*D1000*H1000mm

防爆箱材質:單層鋼板焊接.厚度 8mm

泄壓口:箱體后部開有泄口 400*400mm.左右兩側也開有泄壓小孔。

防爆箱排煙系統:頂部配有排煙風機

使用電源

AC 220V，50Hz

設備功率

2KW

二、設備適用標準

滿足試驗標準

IEC 62133   《含堿性或非酸性電解液的蓄電池及蓄電池組的安全要求》

UL 1642   《鋰電池安全標準》

UN 38.3   《聯合國危險物品運輸試驗和標準手冊》

IEC 62133   《含堿性或非酸性電解液的便攜密封的二次電芯或電池的安全要求》

GB/T 18287 《移動電話用鋰離子蓄電池及蓄電池組總規范》

GB 31241   《便攜式電子產品用鋰離子電池和電池組 安全要求》

GB/T 36276-2018《電力儲能用鋰離子電池》

GB 38031-2020 《電動汽車用動力蓄電池安全要求》

UL 1973-2022   《儲能電池安全標準》

UL 2580-2021   《電動汽車用動力電池安全標準》

備注：其他規格需求皆可滿足要求，如有需要可電話聯系定制！
