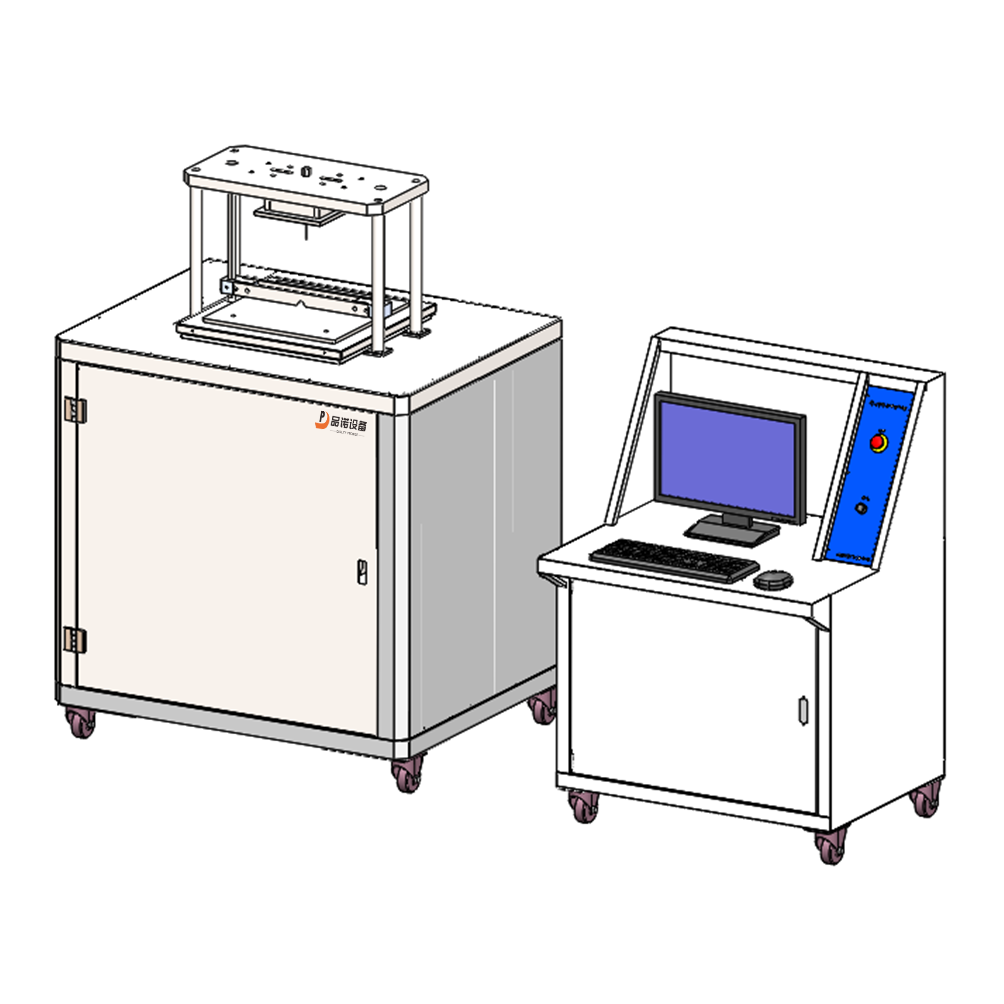

電池擠壓針刺試驗機-開放式

★ 應用領域：

    本試驗機模擬各類電池在使用過程中，電池遭受物體擠壓或尖銳物體穿刺電池的情形，通過本款設備呈現出電池在遭受擠壓或針刺時出現的不同狀況。

一、技術性能

產品名稱

電池擠壓針刺試驗機

產品型號

PN-KFJYZC-2T

擠壓力量

0～20KN（可調）

結構方式

立式：伺服電缸傳動結構,

測試電池

軟包電池;圓柱電池;方型電池

控制方式

遠程電腦控制

最大測試空間尺寸

測試區:敞開形式.

W400*D400*H400mm

最大行程

0～400mm

力量傳感器

力量精度:0.3%FSR

使用環境溫度:-20℃～+80℃

重復性:≤0.03%F*S

安全過載:150% F*S

擠壓測試速度

擠壓速度0.1mm/S～10mm/S（可調）

擠壓速度精度

≤0.3%FSR(測試速度0.1mm/S～5mm/S)

≤0.5%FSR (測試速度＞6mm/s)

擠壓位移精度

±0.05mm

顯示精度

0.01mm

針刺測試速度

0.1mm/s～25mm/s（可調）

針刺速度精度

0.5%FSR (速度0.1mm/S～10mm/S)

1%FSR (速度11mm/S～25mm/S)

針刺位移精度

±0.03mm (速度0.5mm/S～5mm/S)

±0.05mm (速度6mm/S～10mm/S)

±0.1mm(速度11mm/S～30mm/S)

速度顯示精度

0.01mm/s

平面擠壓盤

直徑:φ200mm

耐腐蝕要求

擠壓平面和擠壓頭要求采用能夠耐電解液腐蝕的材質，不銹鋼SUS304材料,同時表層需粘貼鐵氟龍

針刺頭直徑

5mm和6mm針尖角度45°各3個

電壓溫度采集

電壓采集1通道

電壓采集范圍:0-10V

電壓采集精度:0.5% FS

電壓采集頻率:20HZ

溫度采集1通道

溫度采集范圍:0-1000℃

溫度顯示精度:±0.1℃

溫度采集頻率:20HZ

設備外殼

不銹鋼SUS304,防腐蝕.

外形尺寸

W800 X D800 X H1250mm(以設計為準)

設備重量

約：200kg

電源

AC 220V, 50HZ

總功率

1 KW

二、設備適用標準

滿足試驗標準

UL1642《鋰電池安全標準》

UN38.3《聯合國危險物品運輸試驗和標準手冊》

UL1973《適用于固定設備，車輛輔助動力和輕型軌道用電池》

IEC62133《含堿性或其它非酸性電解質的蓄電池和蓄電池組便攜式密封蓄電池和蓄電池的安全性要求》

GB 31241-2014《便攜式電子產品用鋰離子電池和電池組安全要求》

QB/T 2502-2000《鋰離子電池總規范》

GB/T 8897.4-2008《原電池 第4部分:鋰電池的安全要求》

YD/B 032—2009《通信用后備式鋰離子電池組》

YD/T 2344.1—2011《通信用磷酸鐵鋰電池組   第1部分》
